合成樹脂瓦快速安裝結構的制作方法

文章出處:責任編輯:坤寶建材發布人氣:發表時間:2020-08-31 17:35

本實用新型屬于合成樹脂瓦安裝技術領域,具體涉及一種合成樹脂瓦的快速安裝結構。


背景技術:

合成樹脂瓦是運用高新化學化工技術研制而成的新型建筑材料,具有重量輕、強度大、防水防潮、防腐阻燃、隔音隔熱等多種優良特性,普遍適用于開發區平改坡、農貿市場、商場、住宅小區、新農村建設居民高檔別墅、雨棚、遮陽棚、仿古建筑等。

傳統安裝合成樹脂瓦時,先在房屋建筑頂部鋼架上布設檀條并固定檀條,鋪設合成樹脂瓦時,合成樹脂瓦的波谷與檀條相抵,上下相鄰兩個合成樹脂瓦的波峰與波峰相對、波谷與波谷相對且分別重合,以承接防滲水,傳統的合成樹脂瓦的快速安裝結構通過鉆孔并使用螺栓進行安裝固定,不僅會對合成樹脂瓦造成一定破壞,可能導致鉆孔處滲水問題,還不利于合成樹脂瓦的拆卸維修。


技術實現要素:

針對現有技術存在的不足,本實用新型提出一種合成樹脂瓦的快速安裝結構,該快速安裝結構無需在合成樹脂瓦上鉆孔,確保合成樹脂瓦的完整性,便于拆卸更換合成樹脂瓦。

本實用新型通過以下技術方案實現:

一種合成樹脂瓦的快速安裝結構,包括房屋建筑頂部鋼架和鋼架上固定布設的檀條;還包括弧形夾板、連桿和擋板;所述弧形夾板彎折成s形且形成開口相反的兩個夾持腔,兩個夾持腔分別夾持上下兩塊合成樹脂瓦相重合的波峰,連桿的一端貫穿檀條并與弧形夾板的底端固定連接,擋板固定套設在連桿的另一端,且檀條介于弧形夾板和擋板之間,檀條與擋板之間的連桿上套設有彈簧,且彈簧的兩端分別與檀條和擋板相抵,合成樹脂瓦的波谷與檀條相抵;安裝合成樹脂瓦時,先在房屋建筑頂部鋼架上布設檀條并固定檀條,鋪設合成樹脂瓦時,合成樹脂瓦的波谷與檀條相抵,上下相鄰兩個合成樹脂瓦的波峰與波峰相對、波谷與波谷相對且分別重合,以承接防滲水,此為公知技術,與傳統方法將波谷與檀條通過鉆孔安裝螺釘固定連接、將重合的兩個波峰通過鉆孔安裝螺釘相比,該快速安裝結構無需在合成樹脂瓦上鉆孔,能確保合成樹脂瓦的完整性,通過弧形夾板連接波峰,且弧形夾板與檀條相連,在彈簧作用下,波谷與檀條緊密相抵,以固定相鄰兩個合成樹脂瓦,該快速安裝結構能便于拆卸更換合成樹脂瓦。

進一步的,所述連桿外壁設有外螺紋,擋板中心設有螺紋孔,擋板與連桿螺紋連接,通過轉動擋板使其沿連桿軸向移動,能壓縮或松展彈簧,以調節合成樹脂瓦的安裝松緊程度。

進一步的,檀條的截面成中空的方形,能節約材料、減輕重量。

進一步的,檀條的頂端設有便于連桿穿過的**通孔,檀條的底端設有便于彈簧穿過的第二通孔,彈簧的上端伸入檀條內且與檀條的頂端內壁相抵,能提高連桿的穩固性。

進一步的,彈簧的外部套設有套筒,套筒的底端與擋板固定連接,套筒的頂端通過第二通孔伸入檀條內部,能提高連桿和彈簧的穩固性。

由上述技術方案可知,本實用新型提供的一種合成樹脂瓦的快速安裝結構,有益效果在于:該快速安裝結構無需在合成樹脂瓦上鉆孔,能確保合成樹脂瓦的完整性,通過弧形夾板連接波峰,且弧形夾板與檀條相連,在彈簧作用下,波谷與檀條緊密相抵,在多個弧形夾板的過渡連接和多個彈簧的彈性用下,能使上下相鄰兩個合成樹脂瓦穩固連接且分別與檀條固定,該快速安裝結構能便于拆卸更換合成樹脂瓦。


附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案,下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹。在所有附圖中,類似的元件或部分一般由類似的附圖標記標識。附圖中,各元件或部分并不一定按照實際的比例繪制。

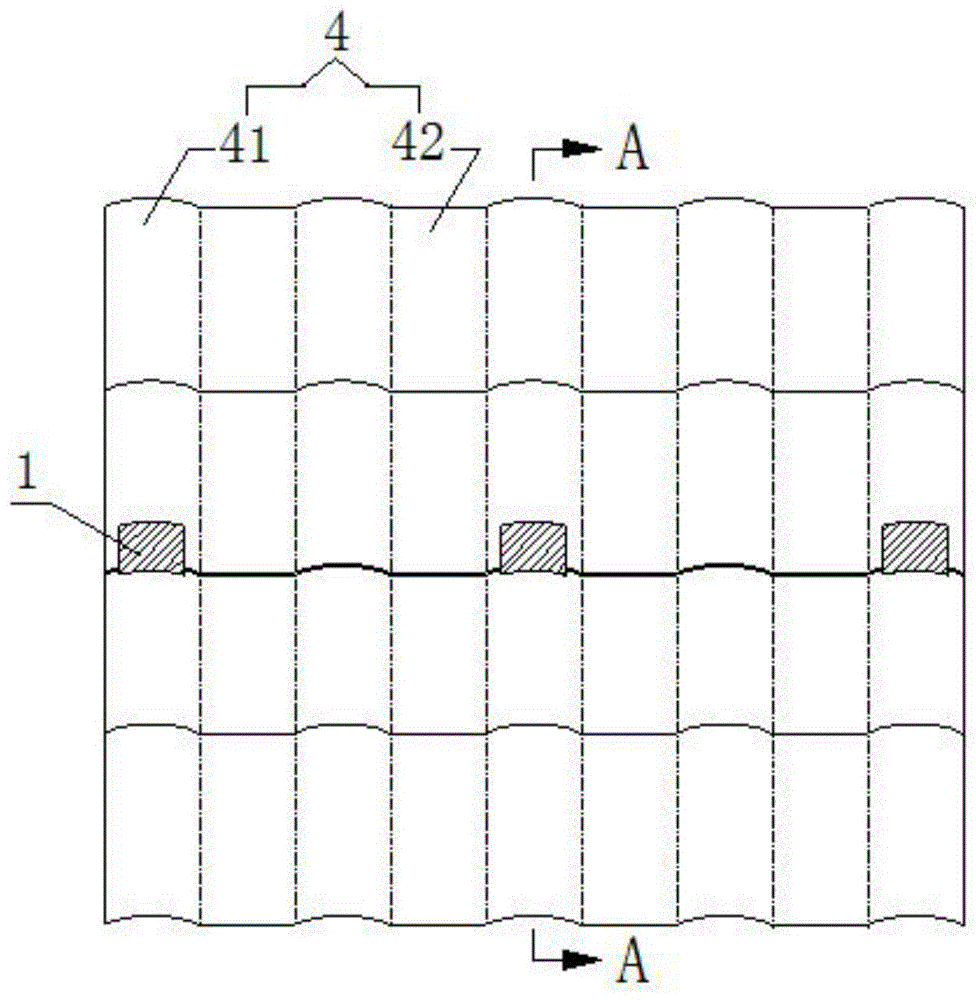

圖1為本實用新型的俯視圖。

圖2為圖1中a-a方向剖面示意圖。

圖3為圖2中i處局部結構示意圖。

附圖中:1-弧形夾板,2-連桿,3-擋板,4-合成樹脂瓦,41-波峰,42-波谷,5-檀條,51-**通孔,52-第二通孔,6-彈簧,7-套筒。

具體實施方式

下面將結合附圖對本實用新型技術方案的實施例進行詳細的描述。以下實施例僅用于更加清楚地說明本實用新型的技術方案,因此只作為示例,而不能以此來限制本實用新型的保護范圍。

在本申請的描述中,需要理解的是,術語“上”、“下”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。

如圖1至圖3所示,一種合成樹脂瓦的快速安裝結構,包括鋼架、檀條5、弧形夾板1、連桿2和擋板3;所述弧形夾板1彎折成s形且形成開口相反的兩個夾持腔,兩個夾持腔分別夾持上下兩塊合成樹脂瓦4相重合的波峰41,連桿2的一端貫穿檀條5并與弧形夾板1的底端固定連接,擋板3固定套設在連桿2的另一端,且檀條5介于弧形夾板1和擋板3之間,檀條5與擋板3之間的連桿2上套設有彈簧6,且彈簧6的兩端分別與檀條5和擋板3相抵,合成樹脂瓦4的波谷42與檀條5相抵;該快速安裝結構無需在合成樹脂瓦4上鉆孔,能確保合成樹脂瓦4的完整性,通過弧形夾板1連接波峰41,且弧形夾板1與檀條5相連,在彈簧6作用下,波谷42與檀條5緊密相抵,在多個弧形夾板1的過渡連接和多個彈簧6的彈性用下,能使相鄰兩個合成樹脂瓦4穩固連接且分別與檀條5固定,該快速安裝結構能便于拆卸更換合成樹脂瓦4。

本實施例中,所述連桿2外壁設有外螺紋,擋板3中心設有螺紋孔,擋板3與連桿2螺紋連接,通過轉動擋板3使其沿連桿2軸向移動,能壓縮或松展彈簧6,以調節合成樹脂瓦4的安裝松緊程度。

本實施例中,檀條5的截面成中空的方形,能節約材料、減輕重量。

本實施例中,檀條5的頂端設有便于連桿2穿過的**通孔51,檀條5的底端設有便于彈簧6穿過的第二通孔52,彈簧6的上端伸入檀條5內且與檀條5的頂端內壁相抵,能提高連桿2的穩固性。

本實施例中,彈簧6的外部套設有套筒7,套筒7的底端與擋板3固定連接,具體的,套筒7與擋板3一體成型,套筒7的頂端通過第二通孔52伸入檀條5內部,能提高連桿2和彈簧6的穩固性。

本實施例的工作原理:安裝合成樹脂瓦4時,先在房屋建筑頂部鋼架上布設檀條5并固定檀條5,鋪設合成樹脂瓦4時,合成樹脂瓦4的波谷42與檀條5相抵,上下相鄰兩個合成樹脂瓦4的波峰41與波峰41相對、波谷42與波谷42相對且分別重合,以防滲水,弧形夾板1連接兩個重合的波峰41,彈簧6的上端伸入檀條5內且與檀條5的頂端內壁相抵,彈簧6的下端與擋板3相抵,在彈簧6作用下,波谷42與檀條5緊密相抵,上下相鄰兩個合成樹脂瓦4之間通過多個弧形夾板1固定,以此在屋頂固定安裝合成樹脂瓦4,該快速安裝結構無需在合成樹脂瓦4上鉆孔,能確保合成樹脂瓦4的完整性,能避免鉆孔導致的漏水問題,能便于拆卸更換合成樹脂瓦4。

本實用新型的說明書中,說明了大量具體細節。然而,能夠理解,本實用新型的實施可以在沒有這些具體細節的情況下實踐。在一些實例中,并未詳細示出公知的方法、結構和技術,以便不模糊對本說明書的理解。

***后應說明的是:以上實施例僅用以說明本實用新型的技術方案,而非對其限制;盡管參照前述實施例對本實用新型進行了詳細的說明,本領域的普通技術人員應當理解:其依然可以對前述實施例所記載的技術方案進行修改,或者對其中部分或者全部技術特征進行等同替換;而這些修改或者替換,并不使相應技術方案的本質脫離本實用新型實施例技術方案的范圍,其均應涵蓋在本實用新型的權利要求和說明書的范圍當中。


技術特征:

1.一種合成樹脂瓦的快速安裝結構,包括房屋建筑頂部鋼架和鋼架上固定布設的檀條(5),其特征在于:還包括弧形夾板(1)、連桿(2)和擋板(3);所述弧形夾板(1)彎折成s形且形成開口相反的兩個夾持腔,兩個夾持腔分別夾持上下兩塊合成樹脂瓦(4)相重合的波峰(41),連桿(2)的一端貫穿檀條(5)并與弧形夾板(1)的底端固定連接,擋板(3)固定套設在連桿(2)的另一端,且檀條(5)介于弧形夾板(1)和擋板(3)之間,檀條(5)與擋板(3)之間的連桿(2)上套設有彈簧(6),且彈簧(6)的兩端分別與檀條(5)和擋板(3)相抵,合成樹脂瓦(4)的波谷(42)與檀條(5)相抵。

2.根據權利要求1所述的一種合成樹脂瓦的快速安裝結構,其特征在于:所述連桿(2)外壁設有外螺紋,擋板(3)中心設有螺紋孔,擋板(3)與連桿(2)螺紋連接。

3.根據權利要求1或2所述的一種合成樹脂瓦的快速安裝結構,其特征在于:檀條(5)的截面成中空的方形。

4.根據權利要求3所述的一種合成樹脂瓦的快速安裝結構,其特征在于:檀條(5)的頂端設有便于連桿(2)穿過的**通孔(51),檀條(5)的底端設有便于彈簧(6)穿過的第二通孔(52),彈簧(6)的上端伸入檀條(5)內且與檀條(5)的頂端內壁相抵。

5.根據權利要求4所述的一種合成樹脂瓦的快速安裝結構,其特征在于:彈簧(6)的外部套設有套筒(7),套筒(7)的底端與擋板(3)固定連接,套筒(7)的頂端通過第二通孔(52)伸入檀條(5)內部。

技術總結

本實用新型提供了一種合成樹脂瓦的快速安裝結構,包括弧形夾板、連桿和擋板,所述弧形夾板彎折成S形且形成開口相反的兩個夾持腔,兩個夾持腔分別夾持上下兩塊合成樹脂瓦相重合的波峰,連桿的一端貫穿檀條并與弧形夾板的底端固定連接,擋板固定套設在連桿的另一端,且檀條介于弧形夾板和擋板之間,檀條與擋板之間的連桿上套設有彈簧,且彈簧的兩端分別與檀條和擋板相抵,合成樹脂瓦的波谷與檀條相抵。本實用新型的快速安裝結構無需在合成樹脂瓦上鉆孔、便于拆卸更換合成樹脂瓦,能確保合成樹脂瓦的完整性,通過弧形夾板連接波峰,且弧形夾板與檀條相連,在彈簧作用下,波谷與檀條緊密相抵。
